grid()函數概述
grid()函數用于設置繪圖區網格線。
grid()的函數簽名為matplotlib.pyplot.grid(b=None, which='major', axis='both', **kwargs)。
grid()的參數如下：
b：是否顯示網格線。布爾值或None，可選參數。如果沒有關鍵字參數，則b為True，如果b為None且沒有關鍵字參數，相當于切換網格線的可見性。which：網格線顯示的尺度。字符串，可選參數，取值范圍為{'major', 'minor', 'both'}，默認為'both'。'major'為主刻度、'minor'為次刻度。axis：選擇網格線顯示的軸。字符串，可選參數，取值范圍為{'both', 'x', 'y'}，默認為'both'`。**kwargs：Line2D線條對象屬性。
grid()的返回值為None。

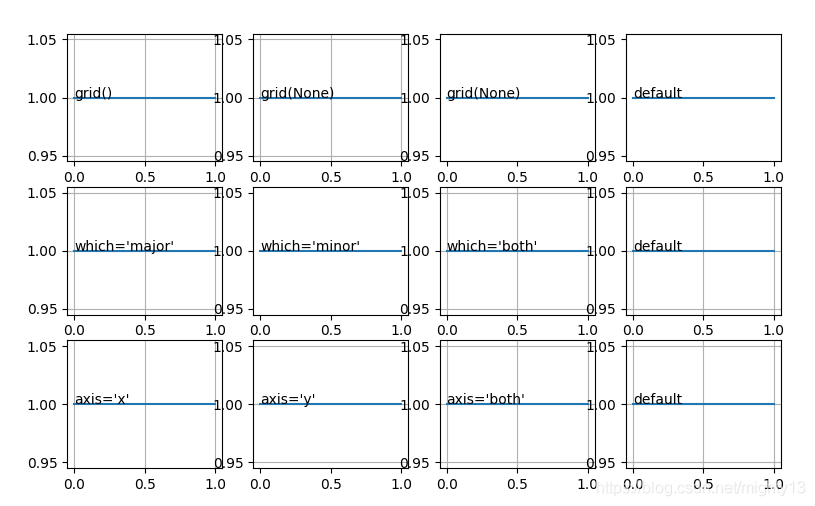

grid()函數演示
import matplotlib.pyplot as plt
plt.subplot(341)
# grid()默認樣式
plt.plot([1, 1])
plt.grid()
plt.annotate('grid()', (0, 1))
plt.subplot(342)
# 因為默認沒有網格線，所以grid(None)顯示網格線
plt.plot([1, 1])
plt.grid(None)
plt.annotate('grid(None)', (0, 1))
plt.subplot(343)
# 因為設置了網格線，所以grid(None)切換為不顯示網格線
plt.plot([1, 1])
plt.grid(True)
plt.grid(None)
plt.annotate('grid(None)', (0, 1))
plt.subplot(344)
# 因為默認沒有網格線
plt.plot([1, 1])
plt.annotate("default", (0, 1))
plt.subplot(345)
# 只顯示主刻度網格線
plt.plot([1, 1])
plt.grid(which='major')
plt.annotate("which='major'", (0, 1))
plt.subplot(346)
# 只顯示次刻度網格線，因為沒有次刻度，所以無網格線
plt.plot([1, 1])
plt.grid(which='minor')
plt.annotate("which='minor'", (0, 1))
plt.subplot(347)
# 同時顯示主刻度、次刻度網格線
plt.plot([1, 1])
plt.grid(which='both')
plt.annotate("which='both'", (0, 1))
plt.subplot(348)
plt.plot([1, 1])
# 默認同時顯示主刻度、次刻度網格線
plt.grid()
plt.annotate("default", (0, 1))
plt.subplot(349)
# 只顯示x軸網格線
plt.plot([1, 1])
plt.grid(axis='x')
plt.annotate("axis='x'", (0, 1))
plt.subplot(3,4,10)
# 只顯示y軸網格線
plt.plot([1, 1])
plt.grid(axis='y')
plt.annotate("axis='y'", (0, 1))
plt.subplot(3,4,11)
# 同時顯示xy軸網格線
plt.plot([1, 1])
plt.grid(axis='both')
plt.annotate("axis='both'", (0, 1))
plt.subplot(3,4,12)
# 默認顯示xy軸網格線
plt.plot([1, 1])
plt.grid()
plt.annotate("default", (0, 1))
plt.show()
原理
pyplot.grid()其實調用的是gca().grid()，即Aexs.grid()。
底層相關函數有：
Axis.grid()
Axes.grid()源碼（matplotlib/Axes/_base.py）
def grid(self, b=None, which='major', axis='both', **kwargs):
cbook._check_in_list(['x', 'y', 'both'], axis=axis)
if axis in ['x', 'both']:
self.xaxis.grid(b, which=which, **kwargs)
if axis in ['y', 'both']:
self.yaxis.grid(b, which=which, **kwargs)
xaxis 為XAxis類的實例，yaxis為YAxis類的實例，XAxis和YAxis類的基類為Axis。
Axis.grid()源碼（matplotlib/axis.py）
def grid(self, b=None, which='major', **kwargs):
if b is not None:
if 'visible' in kwargs and bool(b) != bool(kwargs['visible']):
raise ValueError(
"'b' and 'visible' specify inconsistent grid visibilities")
if kwargs and not b: # something false-like but not None
cbook._warn_external('First parameter to grid() is false, '
'but line properties are supplied. The '
'grid will be enabled.')
b = True
which = which.lower()
cbook._check_in_list(['major', 'minor', 'both'], which=which)
gridkw = {'grid_' + item[0]: item[1] for item in kwargs.items()}
if 'grid_visible' in gridkw:
forced_visibility = True
gridkw['gridOn'] = gridkw.pop('grid_visible')
else:
forced_visibility = False
if which in ['minor', 'both']:
if b is None and not forced_visibility:
gridkw['gridOn'] = not self._minor_tick_kw['gridOn']
elif b is not None:
gridkw['gridOn'] = b
self.set_tick_params(which='minor', **gridkw)
if which in ['major', 'both']:
if b is None and not forced_visibility:
gridkw['gridOn'] = not self._major_tick_kw['gridOn']
elif b is not None:
gridkw['gridOn'] = b
self.set_tick_params(which='major', **gridkw)
self.stale = True
