SQL Server中包含多種不同類型的頁，來滿足數據存儲的需求。不管是什么類型的頁，它們的存儲結構都是相同的。每個數據文件都包含相當數量的由8KB組成的頁，即每頁有8192bytes可用，每頁都有96byte用于頁頭的存儲，剩下的空間
才用來存儲實際的數據，在頁的最后是數據行偏移數組，也可以叫“頁槽”數組，我們可以把一個頁看做是有一個個方格的書櫥，哪行數據占用了哪個槽，都在頁尾的位置進行標示，并且頁尾數組的寫入順序是倒敘的，這樣就可以有效的利用頁空間。
由此可以預見，頁面上的“槽”并不一定是有序存放的，當有新的ID進來，并且該ID位于該頁的最大ID和最小ID之間時（假設是以ID進行排序的葉子頁），那么該ID數據行則直接插入到已經存在的數據行的后面即可，當有查詢需要檢索該ID所在的行時，
數據庫引擎從索引頁找到該“葉子”頁，將該頁全部加載到內存中，通過頁尾的行偏移數組找到對應的行。頁尾數組的記錄大小存儲在頁頭里，數組里面每一個關于“頁槽”的記錄占用空間為2bytes。
據我所知，SQL Server數據文件共有14種頁類型：
類型1——數據頁(Data Page)：堆中的數據頁聚集索引中的“葉子”頁在數據文件中的位置是隨機的DBCC PAGE 中m_type=1
類型2——索引頁(Index Page)：
非聚集索引非“葉子”級聚集索引在數據文件中的位置是隨機的DBCC PAGE 中m_type=2
類型3——文本混合頁(Text Mixed Page)：
較短長度的LOB數據類型，多種類型，多行存儲在數據文件中的位置是隨機的DBCC PAGE 中m_type=3
類型4——文本頁(Text Tree Page)：
存儲單個LOB行在數據文件中的位置是隨機的DBCC PAGE 中m_type=4
類型5——排序頁(Sort Page)：
進行排序操作時的臨時頁常見于TempDB中，在用戶數據中進行“ONLINE"操作時也可見(例如：聯機創建索引未指定SORT_IN_TEMPDB選項時)在數據文件中的位置是隨機的DBCC PAGE 中m_type=19
類型6——全局分配映射頁(GAM Page)：
Global Allocation Map，記錄已分配的非共享（混合）區是否已被使用每個區占用一個bit位，如果該值為1，說明該區可以使用，0則說明已被使用（但是并不一定存儲空間已滿）第一個GAM頁總是存儲在每個數據文件PageID為2的頁上DBCC PAGE 中m_type=8
類型7——共享全局分配映射頁(SGAM Page)：
Shared Global Allocation Map，記錄每一個共享（混合）區是否已被使用每個區占用一個bit位，如果該值為1，說明該區有空閑的存儲空間，0則說明區已滿第一個SGAM頁總是存儲在每個數據文件PageID為3的頁上DBCC PAGE 中m_type=9
類型8——索引分配映射頁(IAM Page)：
Index Allocation Map，記錄GAM頁之間堆表或者索引的區分配在數據文件中的位置是隨機的DBCC PAGE 中m_type=10
類型9——空閑空間跟蹤頁(PFS Page)：
Page Free Space，跟蹤頁的可用空間。
第一個PFS頁總是存儲在每個數據文件PageID為1的頁上DBCC PAGE 中m_type=11
類型10——啟動頁(Boot Page)：
存儲所在數據庫范圍的信息僅在每個數據庫文件ID為1的PageID為9的頁上DBCC PAGE 中m_type=13
類型11——服務配置頁(Server Configuration Page)：
存儲了sys.configurations中返回結果中的部分信息該頁僅存在于master數據庫的文件ID為1PageID為10的頁上
類型12——文件頭頁(File Header Page)：
所在文件的信息總是存在于每個文件PageID為0的頁上DBCC PAGE 中m_type=15
類型13——差異更改映射(Differential Changed map)：
記錄GAM之間的每次全備或差異備份之后更改過的頁面第一個DCM頁面在每個數據文件PageID為6的頁上DBCC PAGE 中m_type=16
類型14——大容量更改映射(Bulk Change Map)：
記錄每個GAM之間上次備份之后大容量操作的更改第一個BCM頁面在每個數據文件PageID為7的頁上DBCC PAGE 中m_type=17
如下SQL可以查詢到你當前的數據庫中的緩存的頁類型及數量：
SELECT CASE page_type WHEN 'DIFF_MAP_PAGE' THEN '差異更改映射(Differential Changed map)' WHEN 'TEXT_MIX_PAGE' THEN '文本混合頁(Text Mixed Page)' WHEN 'ML_MAP_PAGE' THEN '這個字面意思應該是Minimally-Logged,最小化日志記錄' WHEN 'INDEX_PAGE' THEN '索引頁(Index Page)' WHEN 'FILEHEADER_PAGE' THEN '文件頭頁(File Header Page)' WHEN 'DATA_PAGE' THEN '數據頁(Data Page)' WHEN 'IAM_PAGE' THEN '索引分配映射頁(IAM Page)' WHEN 'GAM_PAGE' THEN '全局分配映射頁(GAM Page)' WHEN 'BULK_OPERATION_PAGE' THEN '這個字面意思應該是大容量更改記錄' WHEN 'TEXT_TREE_PAGE' THEN '文本頁(Text Tree Page)' WHEN 'SGAM_PAGE' THEN '共享全局分配映射頁(SGAM Page)' WHEN 'PFS_PAGE' THEN '空閑空間跟蹤頁(PFS Page)' WHEN 'BOOT_PAGE' THEN '啟動頁(Boot Page)' ELSE '排序頁?' END , page_type , COUNT(*) cntFROM sys.dm_os_buffer_descriptors WITH ( NOLOCK )WHERE database_id = DB_ID()GROUP BY page_type
結果如下圖所示：
按上面的數據類型介紹，我們很自然地認為類型14——大容量更改映射(Bulk Change Map)就是圖示查詢結果中第10行BULK_OPERATION_PAGE
但是事實是嗎？我們將data_type=BULK_OPERATION_PAGE的記錄查出來：
SELECT TOP 10 *FROM sys.dm_os_buffer_descriptors WHERE page_type='BULK_OPERATION_PAGE' AND DB_ID()=database_id
ORDER BY database_id,FILE_ID,page_id

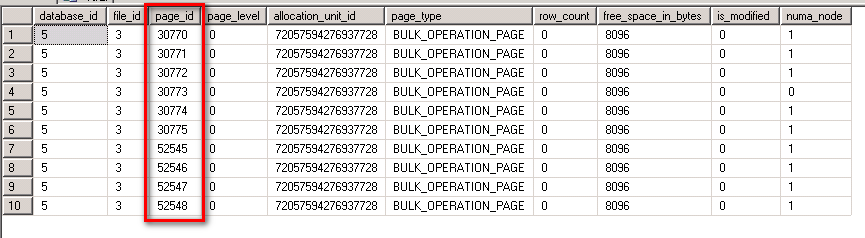

查詢結果：
我們把查詢結果中的一個PageID帶入DBCC PAGE（其實這里已經看出，這個pageID并不像上面說的第一個BCM頁面在每個數據文件PageID為7的頁上，它們是邏輯上連續的頁！
我們發現上面的m_type=20！
我搜遍了google也沒有找到m_type=20是什么記錄！
參考網址：http://www.sqlskills.com/BLOGS/PAUL/post/Inside-the-Storage-Engine-Anatomy-of-a-page.aspx
但是我們可以查到如下信息：
m_type=17的這個數據類型ML map page，是在“大容量日志”模式下，記錄自上次備份以來哪些區被更改過，該頁第一個位置總是在每個文件的第7頁上，我們折回上面第一個查詢時的第三行，即PageType是ML_MAP_PAGE的那行，
并將其帶入如下SQL查詢出pageID的記錄：
發現這才是傳說中的那個第一頁總是出現在每個文件第7頁的混蛋！
我們將PageID7帶入DBCC PAGE:
Oh,SHIT!這個的m_type是17！
好吧，我只能說，是我曲解了人家字面的意思，原來：
BCM ，大容量更改映射(Bulk Change Map)，在數據庫緩存中對應的PageType竟然是ML_MAP_PAGE！Minimally-Logged Page！
而那個該死的BULK_OPERATION_PAGE(m_type=20)是什么東西，誰能告訴我？
另外那個UNLINKED_REORG_PAGE，應該就是排序頁吧？
