為了追蹤所畫內容，諸如畫圖應用程序、計算機輔助設計系統（computer-aided design system 簡稱CAD系統）以及游戲等許多應用程序，都會維護一份包含當前顯示對象的列表。通常來說，這些應用程序都允許用戶對當前顯示在屏幕上的物體進行操作。比方說，在CAD應用程序中，我們可以對設計中的元素進行選擇、移動、縮放等操作
——《HTML5 Canvas核心技術》
在Canvas中 實現拖拽 也同樣如此，Canvas提供了一個名為 isPointInPath(x, y) 的API，判斷 點(x, y) 是否在路徑之中。如果在路徑之中，則返回true。于是我們可以有如下思路：
維護一個可以描述各個路徑的 數組 ，通過 ispointInPath(x, y) 判斷點擊位置是否在某一個路徑之中，如果在此路徑之中，選中此路徑，進行操作(移動、縮放等)，再繪制圖形

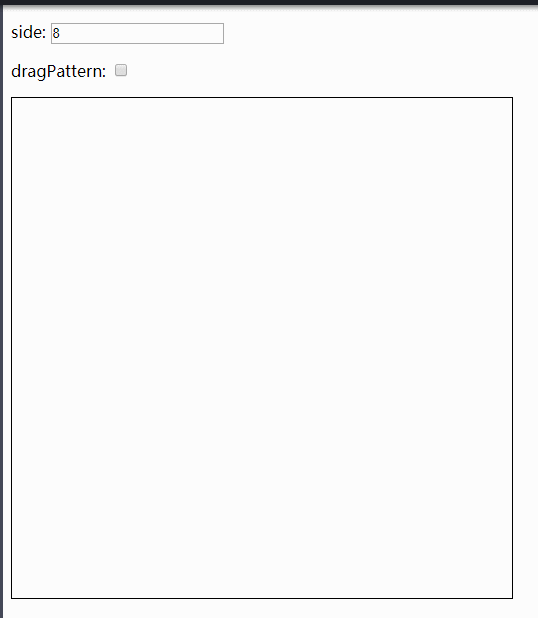

此文我以 多邊形拖拽為例進行說明 ，Demo如下（后面的印子是錄屏軟件的原因:japanese_ogre:）：
CodePen打開
Demo中的多邊形如何繪制之前做過總結，不再贅述:ghost:：Canvas多邊形繪制
思路說明
下圖給了大致的說明及偽代碼，思路并不難，但有部分細節需要處理
代碼結構說明
此處列舉代碼結構及標注其思路，更詳細的代碼注釋已在CodePen之中
因為本文重點在拖拽，所以對繪圖部分描述會較少
//繪制多邊形路徑函數
function drawPolygonPath
//多邊形類定義
class Polygon{
...
}
//根據點擊事件返回在canvas中的位置
function positoinInCanvas
//獲取兩點間直線距離
function getDistance
//開始階段，記錄拖拽對象
canvas.onmousedown
//拖拽階段，畫路徑，描邊
canvas.onmousemove
//結束階段，更新拖拽對象位置
canvas.onmouseup
關鍵部分說明
接下來開始代碼中的關鍵部分及細節處理
如何維護拖拽對象數組
在程序初始化時，我們定義一個polygonArray數組
在每次畫一個新的多邊形之后，都會new一個多邊形對象推入數組中進行維護
const polygon = new Polygon(mouseStart.get('x'), mouseStart.get('y'), sideNum, radius);
polygonArray.push(polygon);//記錄路徑對象
在后續點擊操作時，需要根據對應信息確定點擊位置是否在路徑之中
點擊時，如何選取要拖拽的對象
首先獲取點擊時在 canvas中 的對應位置，我的代碼用 mouseStart 記錄 x 及 y polygonArray 中的 polygon ，遍歷中調用 polygon.createPath() ，通過 isPointInPath() 判斷點擊位置是否有路徑，有的話 draggingPolygon = polygon 結束函數
const pos = positionInCanvas(e, canvasLeft, canvasTop);//獲取在canvas中的像素位置
//記錄鼠標起始點s
mouseStart.set('x', pos.x);
mouseStart.set('y', pos.y);
...
for (let polygon of polygonArray) {
polygon.createPath();
if (ctx.isPointInPath(mouseStart.get('x'), mouseStart.get('y'))) {
draggingPolygon = polygon;
return;
}
}
拖拽時的計算
這部分要完全理解推薦大家根據Demo中兩個 console.log(draggingPolygon) 及代碼進行調試，因為我們是在 mousemove 階段，這個階段觸發函數非常頻繁
我盡量用語言表達清楚
首先計算 move 時與 mouseStart 的距離，記為diff，有x軸上的 offsetX ，也有y軸上的 offsetY
const
pos = positionInCanvas(e, canvasLeft, canvasTop),
diff = new Map([
['offsetX', pos.x - mouseStart.get('x')],
['offsetY', pos.y - mouseStart.get('y')]
]);
接著記錄當前拖拽對象的 centerX 及 centerY ，記為temp
let
tempCenterX = draggingPolygon.centerX,
tempCenterY = draggingPolygon.centerY;
這里就是難理解的點，為什么要記錄？繼續往下看，后面會使用到。
根據 diff 中的offset，設置draggingPolygon新的中心位置
draggingPolygon.centerX += diff.get('offsetX');
draggingPolygon.centerY += diff.get('offsetY');
接著清空畫布進行繪制新的路徑和描邊
ctx.clearRect(0, 0, canvas.width, canvas.height);
for (let polygon of polygonArray) {
drawPolygonPath(polygon.sideNum,
polygon.radius,
polygon.centerX,
polygon.centerY, ctx);
ctx.stroke();
}
最后使用到上文中的 tempCenterX 與 tempCenterY ：
draggingPolygon.centerX = tempCenterX;
draggingPolygon.centerY = tempCenterY;
為什么需要這么做呢？
因為我們的拖拽是 基于多邊形的原位置 ,而 mousemove 階段并 不能確定函數的最終位置 ，如果這時沒有復原的話，會出現 "漂移" ，我把這兩行代碼注釋掉，效果如下：
如果我沒說清楚，墻裂推薦大家對代碼進行修改和調試
拖拽后的處理
拖拽完成后是處于 mouseup 階段，此時我們已經確定dragginPolygon的最終位置，進行更新即可，最后置為null，排除 在沒有拖拽多邊形情況下，鼠標在畫布上移動觸發對應代碼
const
pos = positionInCanvas(e, canvasLeft, canvasTop),
offsetMap = new Map([
['offsetX', pos.x - mouseStart.get('x')],
['offsetY', pos.y - mouseStart.get('y')]
]);
draggingPolygon.centerX += offsetMap.get('offsetX');
draggingPolygon.centerY += offsetMap.get('offsetY');
draggingPolygon = null;
結語
其實這個功能實現并不難，關鍵是了解一個概念：通過維護當前顯示對象的列表及isPointInPath進行判斷來實現追蹤
參考資料
《HTML5 Canvas核心技術》
